En la manufactura electrónica, gran parte de la atención suele centrarse en la precisión de la colocación de los componentes. Sin embargo, un proceso igual de determinante —y frecuentemente subestimado— es el proceso de reflujo de la soldadura. Incluso con una colocación perfecta, un perfil térmico incorrecto puede comprometer la calidad de la unión.
El proceso de reflujo de la soldadura define la resistencia mecánica, el desempeño eléctrico y la confiabilidad a largo plazo del ensamble. Por esta razón, debe considerarse un proceso crítico, al mismo nivel que la colocación y la inspección.
Durante el proceso de reflujo, la soldadura atraviesa distintas etapas térmicas que deben mantenerse dentro de ventanas muy específicas de tiempo y temperatura. Desviaciones mínimas pueden provocar defectos como:
Controlar el perfil térmico adecuado es tan importante como asegurar la correcta alineación del componente.

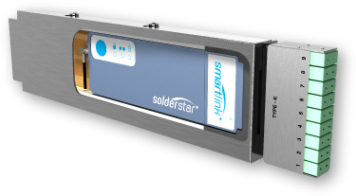

Para garantizar un reflujo de la soldadura consistente y repetible, es indispensable medir lo que realmente ocurre dentro del horno. El perfilador térmico SolderStar SLX-Series permite obtener una verificación precisa del perfil térmico real sobre la tarjeta, en lugar de depender únicamente de la temperatura programada del horno.
Esta información es clave para validar que la soldadura alcance las condiciones óptimas de curado, reducir variaciones de proceso y optimizar el consumo energético, evitando sobrecalentamientos innecesarios y estrés térmico en los componentes.
Un perfil térmico correctamente controlado se traduce en mayor estabilidad del proceso, menor reproceso y una calidad de soldadura más consistente.
La estabilidad del proceso de reflujo de la soldadura también depende del desempeño del horno. Un control térmico uniforme es esencial para asegurar que todos los componentes de la tarjeta alcancen el perfil de temperatura correcto y evitar defectos en la unión soldada.

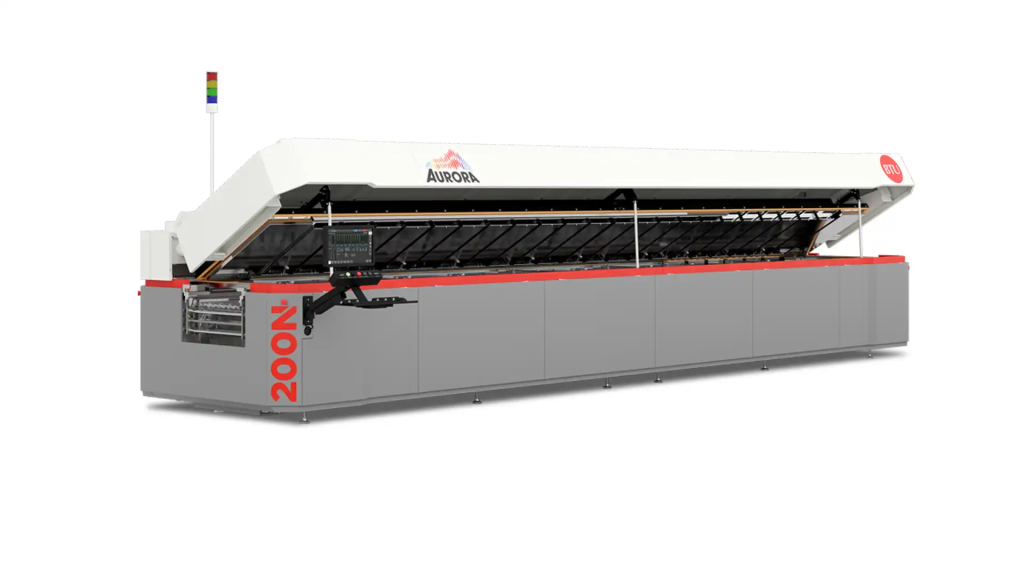

Hornos de reflujo avanzados como el Aurora Reflow Oven de BTU International están diseñados para ofrecer alta uniformidad térmica, control preciso de convección y eficiencia energética, factores clave para lograr perfiles térmicos consistentes en procesos SMT.
Un horno con estas capacidades permite ejecutar perfiles de reflujo más estables, reducir variaciones de proceso y mejorar la confiabilidad de las uniones soldadas en la manufactura electrónica.
Aún cuando el perfil térmico ha sido verificado, es fundamental confirmar que el proceso no haya generado defectos internos en la unión soldada. Es de esta forma que la inspección se transforma en el paso final para validar el desempeño del reflujo térmico.

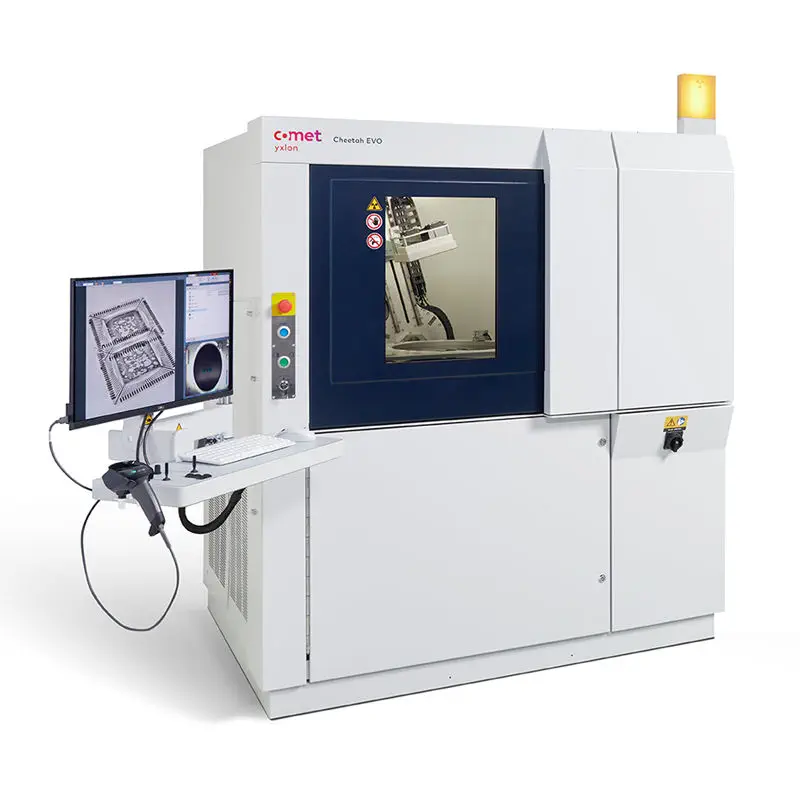

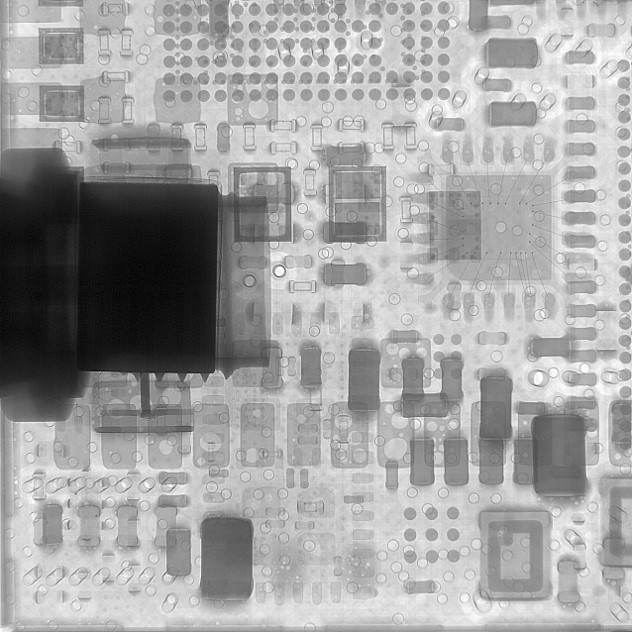

Los sistemas de inspección por rayos X de Yxlon, como el Cheetah EVO, evalúan la estructura interna de la soldadura, identificando vacíos, grietas o defectos ocultos que no son visibles mediante inspección óptica. Esta evaluación confirma que el proceso térmico se ejecutó correctamente y que la unión cumple con los requisitos de confiabilidad del producto final.
La combinación de una verificación precisa del perfil térmico y una inspección confiable de la unión intermetalica final permite cerrar el ciclo de control del proceso de soldadura. Medir, analizar y validar cada etapa del curado térmico reduce el riesgo de fallas ocultas y mejora la robustez del proceso productivo.
El proceso de reflujo de la soldadura es un proceso crítico que impacta directamente en la calidad, confiabilidad y desempeño del ensamble electrónico. Una colocación precisa de los componentes no es suficiente si el perfil térmico no se ejecuta y verifica correctamente. Medir y controlar el proceso de reflujo permite reducir variaciones, minimizar defectos y optimizar el uso de energía en el horno.
La verificación del perfil térmico con herramientas especializadas, como las soluciones de SolderStar, junto con la inspección de la unión intermetálica final mediante tecnología de rayos X de Yxlon, permite validar que el proceso térmico no generó defectos internos y que la soldadura cumple con los estándares de calidad requeridos. Este enfoque integral es clave para asegurar procesos estables y productos confiables en la manufactura electrónica.
